C# 通过NI-VISA操作Tektronix TBS 2000B系列示波器的实现步骤
一、概述
本文描述采用C#语言访问控制Tektronix TBS 2000B 系列示波器。接口协议采用NI-VISA。
最近一个项目需要和一款示波器进行通信,需要对示波器进行一些简单控制并获取到波形数据。经过一段时间研究,大致了解了相关操作,因为发现相关资料不是很多,所以把我了解的相关知识和大家分享一下。文末将提供本文涉及的相关文档、代码、安装程序的下载地址。
正常情况下,我们如果需要和一个设备进行通信,首先需要知道PC通过什么方式和设备进行连接,通信协议是什么。由于工作需要和很多设备进行过连接,常用的连接方式主要有:网络连接、串口连接、USB接口连接等;通信协议都是自定义的协议文本。 本来以为这个项目首先得需要搞清楚示波器的通信协议,然后才能进行下一步开发,在官方网站下载了一些编程资料,发现该设备是可以通过VISA进行连接的,那什么是VISA呢?VISA是由National Instruments公司牵头,联合一些设备制造厂商共同指定的一个通用设备连接标准,不管设备通过何种方式进行连接,只要符合VISA规范就可以通过该标准协议进行连接,而NI-VISA就是NI公司实现的一个协议,通过这个协议接口,我们不用直接和设备进行通信,只需要通过NI-VISA提供的接口就可以访问设备,而常用的接口非常简单,主要就是OPEN、WRITE、READ等几个命令。符合规范的设备都会公开一份SCPI指令集的文档,只要仔细阅读该文档就可以实现设备的控制。在整个项目过程中,我仅仅通过几个官方网站下载的文档就完成项目开发,几乎没有什么障碍,在此不得不感慨我们的制造业和发达国家相比确实有很大差距,我们就缺少这样标准性的东西,什么事情都得从底层做起,很不科学。要是那些巨头们肯做一些这方面的工作就太好了,比做什么买菜、卖鱼的APP有意义得多了。
二、连接

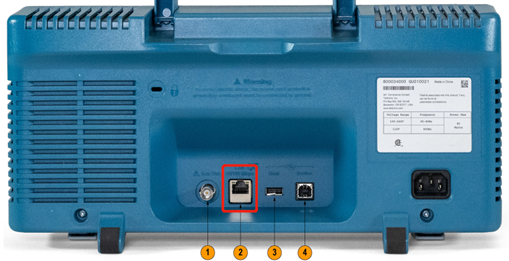

示波器通过网络接口和PC进行连接

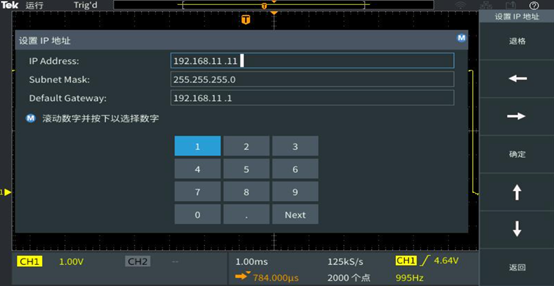

配置示波器IP和PC在同一个网段,例如:192.168.11.11,在设置时注意IP内不要有0,然后在PC上先ping一下,看能否ping通。

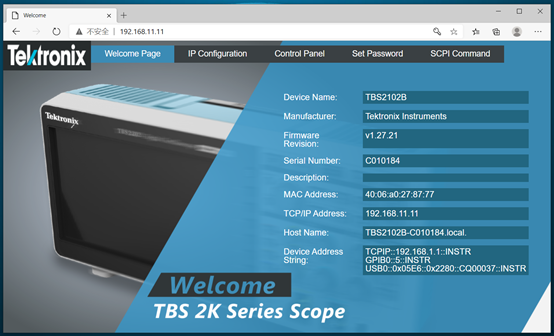

如果能ping通就在浏览器输入http://192.168.11.11看能否打开示波器主页,确认SCPI指令可以运行。
三、安装驱动

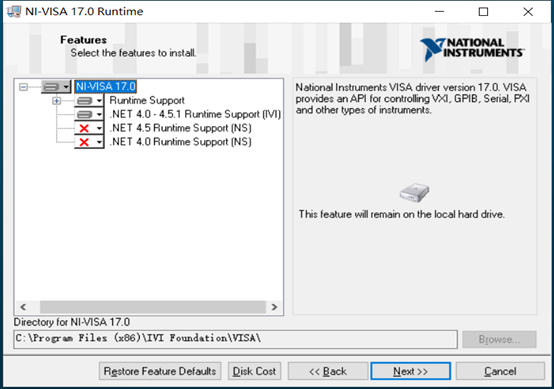

运行NI-VISA Runtime安装程序,选中运行时基础包和.NET支持包。
.NET支持包选.NET 4.0-4.5.1 Runtime Support(IVI),不选.NET XX Runtime Support(NS),NS的包是老版本。
安装完成后形成两个包:Ivi.Visa和NationalInstruments.Visa
其中Ivi.Visa有两个版本:
32位位置:C:\Program Files (x86)\IVI Foundation\VISA\Microsoft.NET\Framework32\v2.0.50727\VISA.NET Shared Components 5.8.0
64位位置:C:\Program Files\IVI Foundation\VISA\Microsoft.NET\Framework64\v2.0.50727\VISA.NET Shared Components 5.8.0
NationalInstruments.Visa位置:C:\Windows\Microsoft.NET\assembly\GAC_MSIL\NationalInstruments.Visa\v4.0_17.0.0.0__2eaa5af0834e221d
四、引用
新建VS工程,按上述地址添加Ivi.Visa和NationalInstruments.Visa两个引用。Ivi.Visa的库根据需要可以选32位或64位。

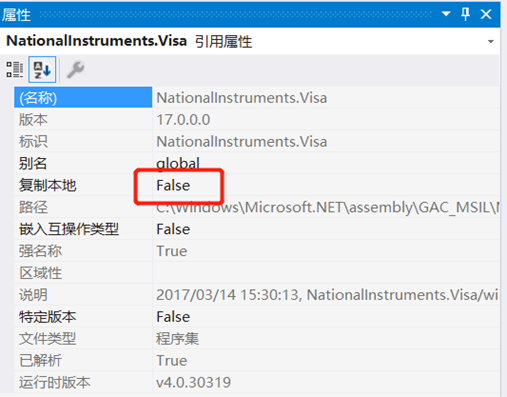

程序运行需要在目标机器安装运行时,所以引用的库不需要复制到项目文件夹。
五、代码
https://github.com/cnxy/VISAInstrument
连接代码:
写指令一共有两种,一种不需要返回数据、一种需要返回数据,下发了需要返回数据的指令后才能进行读取指令,否则就会读取失败。
读写指令如下:
核心代码就这么多,剩下的就根据需要查询SCPI指令表就可以了。
附录、相关SCPI指令
以下指令仅适用于Tektronix TBS 2000B系列示波器。
相关文档、代码下载:https://gitee.com/seabluescn/tksamples.git
