前言
本文主要介绍如何使用OpenCV剪切图像中的圆形和矩形。
准备工作
首先创建一个Wpf项目——WpfOpenCV,这里版本使用Framework4.7.2。

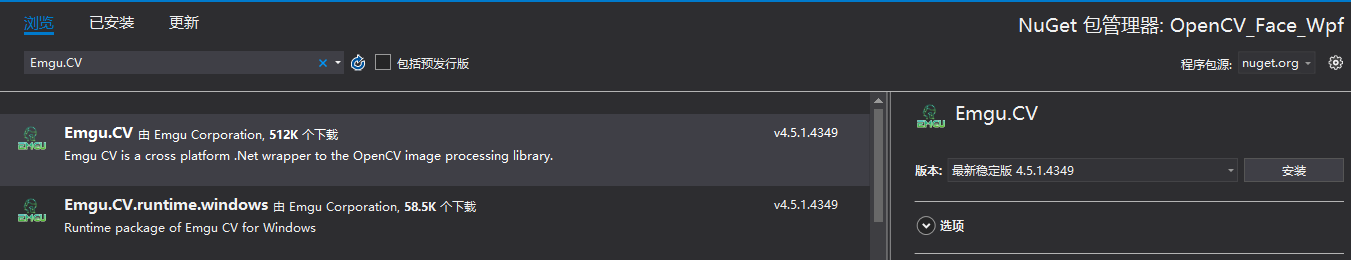

然后使用Nuget搜索【Emgu.CV】,如下图。

这里的Emgu.CV选择4.3.0.3890版本,然后安装Emgu.CV和Emgu.CV.runtime.windows。
使用OPenCV剪切矩形
现在,我们进入项目,进行OPenCV的调用。
首先引入命名空间,如下:
然后编写矩形剪切函数——CutRectangleImage。
函数里,我们先将图像进行缩放,这样可以有效的减少检测到的矩形数量。
再将图片处理成灰度模式,然后再高斯模糊,再边缘化。
然后,我们就可以在图片里查找图形轮廓了,当轮廓有三个顶点,那么它是三角形,如果有四个顶点,那么它是四边形;我们要截取矩形,所以这里要加一个角度的判断,四个角必须都在80-100度之间。
取到了顶点后,在依据顶点剪切图片就可以了。
下面是截取矩形的代码,代码中只截取了宽度最大的那个矩形。
public void CutRectangleImage(string imagePath)
{
Image<Bgr, Byte> src = new Image<Bgr, byte>(imagePath);
int scale = 1;
if (src.Width > 500)
{
scale = 2;
}
if (src.Width > 1000)
{
scale = 10;
}
if (src.Width > 10000)
{
scale = 100;
}
var size = new Size(src.Width / scale, src.Height / scale);
Image<Bgr, Byte> srcNewSize = new Image<Bgr, byte>(size);
CvInvoke.Resize(src, srcNewSize, size);
UMat grayImage = new UMat();
CvInvoke.CvtColor(srcNewSize, grayImage, ColorConversion.Bgr2Gray);
CvInvoke.GaussianBlur(grayImage, grayImage, new Size(3, 3), 3);
UMat cannyEdges = new UMat();
CvInvoke.Canny(grayImage, cannyEdges, 60, 180);
#region 取三角形和矩形的顶点坐标
List<Triangle2DF> triangleList = new List<Triangle2DF>();
List<RotatedRect> boxList = new List<RotatedRect>();
using (VectorOfVectorOfPoint contours = new VectorOfVectorOfPoint())
{
CvInvoke.FindContours(cannyEdges, contours, null, RetrType.List, ChainApproxMethod.ChainApproxSimple);
int count = contours.Size;
for (int i = 0; i < count; i++)
{
using (VectorOfPoint contour = contours[i])
using (VectorOfPoint approxContour = new VectorOfPoint())
{
CvInvoke.ApproxPolyDP(contour, approxContour, CvInvoke.ArcLength(contour, true) * 0.08, true);
if (CvInvoke.ContourArea(approxContour, false) > 50)
{
if (approxContour.Size == 3)
{
System.Drawing.Point[] pts = approxContour.ToArray();
triangleList.Add(new Triangle2DF(pts[0], pts[1], pts[2]));
}
else if (approxContour.Size == 4)
{
#region 检测角度,如果角度都在 [80, 100] 之间,则为矩形
bool isRectangle = true;
System.Drawing.Point[] pts = approxContour.ToArray();
LineSegment2D[] edges = Emgu.CV.PointCollection.PolyLine(pts, true);
for (int j = 0; j < edges.Length; j++)
{
double angle = Math.Abs(edges[(j + 1) % edges.Length].GetExteriorAngleDegree(edges[j]));
if (angle < 80 || angle > 100)
{
isRectangle = false;
break;
}
}
#endregion
if (isRectangle) boxList.Add(CvInvoke.MinAreaRect(approxContour));
}
}
}
}
}
#endregion
#region 保存剪切的最大的矩形图片
Rectangle rectangle = new Rectangle(0, 0, src.Width, src.Height);
int maxWidth = 0;
for (int i = 0; i < boxList.Count(); i++)
{
RotatedRect box = boxList[i];
Rectangle rectangleTemp = box.MinAreaRect();
rectangleTemp = new Rectangle(rectangleTemp.X * scale, rectangleTemp.Y * scale, rectangleTemp.Width * scale + scale, rectangleTemp.Height * scale + scale);
if (rectangleTemp.Width > maxWidth)
{
maxWidth = rectangleTemp.Width;
rectangle = rectangleTemp;
}
}
src.Draw(rectangle, new Bgr(System.Drawing.Color.Red), 4);
CvInvoke.Imwrite("原始图片.bmp", src);
CvInvoke.cvSetImageROI(src.Ptr, rectangle);
var clone = src.Clone();
CvInvoke.Imwrite("剪切的矩形图片.bmp", clone);
#endregion
src.Dispose();
srcNewSize.Dispose();
grayImage.Dispose();
}
然后编写一个打开文件的函数,在成功打开文件后调用CutRectangleImage。

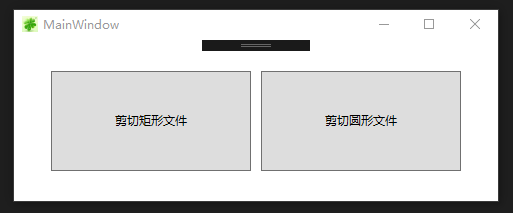

然后运行项目,点击剪切矩形文件。

然后到debug文件夹下,查看结果。

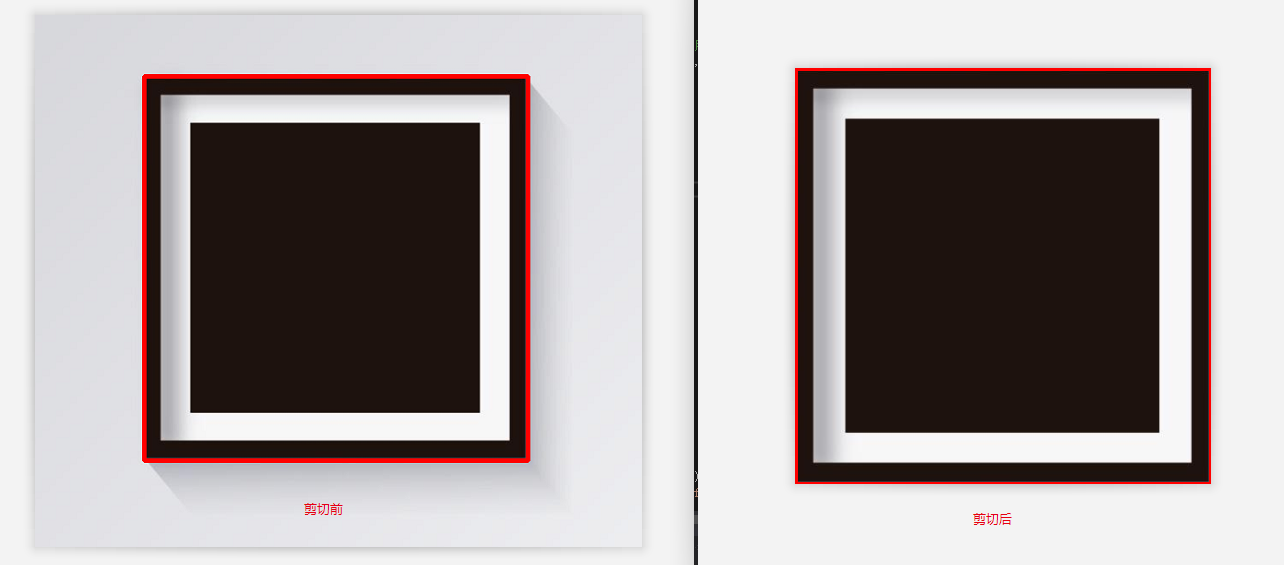

测试结果如下图所示:

图中红线为检测到矩形后,手动画上去的矩形轮廓。
使用OPenCV剪切圆形
编写矩形剪切函数——CutCircleImage。
函数里,我们依然先将图像进行缩放,为了有效的减少检测到的圆形数量。
再将图片处理成灰度模式,然后再高斯模糊。
然后再使用霍夫圆检测函数,获取圆的圆心和半径。
最后再根据圆心和半径计算出最小矩形,然后将圆剪切并保存。
代码如下:

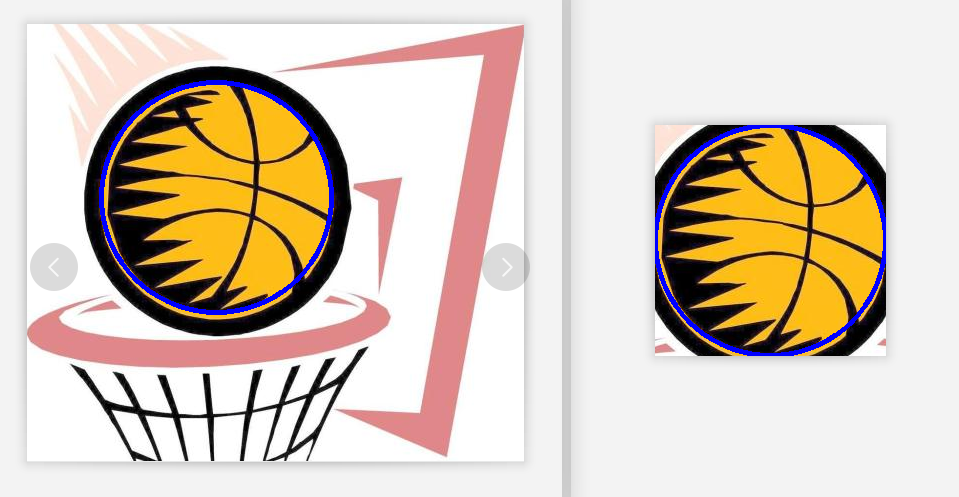

运行项目进行测试,结果如下:

----------------------------------------------------------------------------------------------------
到此,C#使用OpenCV剪切图像中的圆形和矩形就已经介绍完了。
代码已经传到Github上了,欢迎大家下载。
Github地址:https://github.com/kiba518/OpenCv_CutImage
