QT编写地图实现离线轮廓图的示例代码



一、前言

离线轮廓图使用起来，就没有在线轮廓图方便了，在线的可以直接传入名称拿到，离线的只能自己绘制了，一般需要用区域轮廓图下载器将你需要的区域下载好对应的js文件，其实就是一堆坐标点集合数组，这些数据可以在有网络的地方的时候下载好，也可以在地图上通过绘制不规则的多边形区域得到，只要你熟知该区域的轮廓。

离线轮廓图的加载首先引入该区域的坐标点数组js文件，然后通过读取该文件的数据传入自定义的 addBoundary 函数进行绘制，还可以设置颜色、粗细、透明度等。

二、功能特点

同时支持在线地图和离线地图两种模式。

同时支持webkit内核、webengine内核、miniblink内核、IE内核。

支持设置多个标注点，信息包括名称、地址、经纬度。

可设置地图是否可单击、拖动、鼠标滚轮缩放。

可设置协议版本、秘钥、主题样式、中心坐标、中心城市、地理编码位置等。

可设置地图缩放比例和级别，缩略图、比例尺、路况信息等控件的可见。

支持地图交互，比如鼠标按下获取对应位置的经纬度。

支持查询路线，可设置起点位置、终点位置、路线模式、路线方式、路线方案（最少时间、最少换乘、最少步行、不乘地铁、最短距离、避开高速）。

可显示点线面工具，可直接在地图上划线、点、矩形、圆形等。

可设置行政区划，指定某个城市区域绘制图层，在线地图自动输出行政区划边界点集合到js文件给离线地图使用。

可静态或者动态添加多个覆盖物。支持点、折线、多边形、矩形、圆形、弧线、点聚合等。

提供函数接口处理经纬度解析成地址和地址解析成经纬度坐标。

提供的demo直接可以单独选点执行对应的处理比如路线查询。

可以拿到路线查询到的点坐标信息集合，比如用于机器人坐标导航等。

封装了丰富的函数比如删除指定点和所有点，删除指定覆盖物和所有覆盖物等。

标注点弹框信息可以自定义内容，标准html格式。

标注点单击事件可选 0-不处理 1-自己弹框 2-发送信号。

标注点可设置动画效果 0-不处理 1-跳动 2-坠落

标注点可设置本地图片文件等。

函数接口友好和统一，使用简单方便，就一个类。

支持js动态交互添加点、删除点、清空点、重置点，不需要刷新页面。

支持任意Qt版本、任意系统、任意编译器。

三、体验地址

体验地址：https://pan.baidu.com/s/1ZxG-oyUKe286LPMPxOrO2A 提取码：o05q 文件名：bin_map.zip

国内站点：https://gitee.com/feiyangqingyun

国际站点：https://github.com/feiyangqingyun

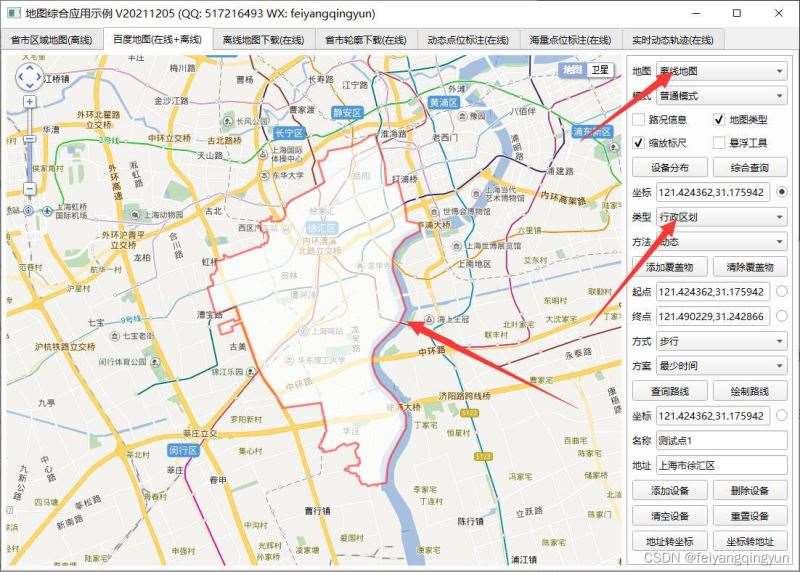

四、效果图

五、相关代码


void MapBaiDu::addOverlay(QStringList &list)
{
    if (overlayTypes.count() == 0 || overlayTypes.count() != overlayPoints.count()) {
        return;
    }

    //判断不同的类型,添加多个覆盖物
    int count = overlayTypes.count();
    for (int i = 0; i < count; ++i) {
        OverlayType type = overlayTypes.at(i);
        QStringList points = overlayPoints.at(i);
        QString property = getOverlayProperty();

        //为了支持多个覆盖物,每个覆盖物对应的变量名都不一样
        QString name;
        if (type == OverlayType_Marker) {
            name = QString("marker%1").arg(i + 1);
            list << QString("  var %2 = new %1.Marker(new %1.Point(%3));").arg(mapFlag).arg(name).arg(points.at(0));
        } else if (type == OverlayType_Polyline) {
            //每个图形都有点集合
            QStringList listPoints;
            foreach (QString point, points) {
                listPoints << QString("new %1.Point(%2)").arg(mapFlag).arg(point);
            }

            name = QString("polyline%1").arg(i + 1);
            list << QString("  var %2 = new %1.Polyline([%3], %4);").arg(mapFlag).arg(name).arg(listPoints.join(",")).arg(property);
        } else if (type == OverlayType_Polygon) {
            //每个图形都有点集合
            QStringList listPoints;
            foreach (QString point, points) {
                listPoints << QString("new %1.Point(%2)").arg(mapFlag).arg(point);
            }

            name = QString("polygon%1").arg(i + 1);
            list << QString("  var %2 = new %1.Polygon([%3], %4);").arg(mapFlag).arg(name).arg(listPoints.join(",")).arg(property);
        } else if (type == OverlayType_Rectangle) {
            if (points.count() < 2) {
                continue;
            }

            name = QString("rectangle%1").arg(i + 1);
            QString ptStart = QString("pStart%1").arg(i + 1);
            QString ptEnd = QString("pEnd%1").arg(i + 1);

            list << QString("  var %2 = new %1.Point(%3);").arg(mapFlag).arg(ptStart).arg(points.at(0));
            list << QString("  var %2 = new %1.Point(%3);").arg(mapFlag).arg(ptEnd).arg(points.at(1));
            list << QString("  var %2 = new %1.Polygon([").arg(mapFlag).arg(name);
            list << QString("    new %1.Point(%2.lng, %3.lat),").arg(mapFlag).arg(ptStart).arg(ptStart);
            list << QString("    new %1.Point(%2.lng, %3.lat),").arg(mapFlag).arg(ptEnd).arg(ptStart);
            list << QString("    new %1.Point(%2.lng, %3.lat),").arg(mapFlag).arg(ptEnd).arg(ptEnd);
            list << QString("    new %1.Point(%2.lng, %3.lat)").arg(mapFlag).arg(ptStart).arg(ptEnd);
            list << QString("  ], %1);").arg(property);
        } else if (type == OverlayType_Circle) {
            if (points.count() < 2) {
                continue;
            }

            //取第二个值作为半径
            int circleRadius = points.at(1).toInt();
            name = QString("circle%1").arg(i + 1);
            list << QString("  var point%2 = new %1.Point(%3);").arg(mapFlag).arg(i + 1).arg(points.at(0));
            list << QString("  var %2 = new %1.Circle(point%3, %4, %5);").arg(mapFlag).arg(name).arg(i + 1).arg(circleRadius).arg(property);
        } else if (type == OverlayType_CurveLine) {
            //弧形点集合
            QStringList listPoints;
            foreach (QString point, points) {
                listPoints << QString("new %1.Point(%2)").arg(mapFlag).arg(point);
            }

            name = QString("curveline%1").arg(i + 1);
            list << QString("  var points%1 = [%2];").arg(i + 1).arg(listPoints.join(","));
            list << QString("  var %2 = new %1Lib.CurveLine(points%3, %4);").arg(mapFlag).arg(name).arg(i + 1).arg(property);
        } else if (type == OverlayType_Boundary) {
            //离线地图从本地加载行政区划边界点集合
            if (mapLocal) {
                //可能会有多个数据,比如台湾的金门岛,都是独立的区域形状
                //这个 boundarys 通过最上面js文件引入产生的变量
                list << QString("  var pointArray = [];");
                list << QString("  var count = boundarys.length;");
                list << QString("  for (var i = 0; i < count; ++i) {");
                list << QString("    var ply = new %1.Polygon(boundarys[i].points, %2);").arg(mapFlag).arg(property);
                list << QString("    map.addOverlay(ply);");
                list << QString("    pointArray = pointArray.concat(ply.getPath());");
                list << QString("  }");
                //调整视野自适应行政区划区域
                list << QString("  map.setViewport(pointArray);");
            } else {
                list << QString("  var bdary = new %1.Boundary();").arg(mapFlag);
                //获取行政区域
                list << QString("  bdary.get(\"%1\", function(rs) {").arg(points.first());
                //清除地图覆盖物
                list << QString("    map.clearOverlays();");
                //行政区域的点有多少个
                list << QString("    var datas = rs.boundaries;");
                list << QString("    var count = datas.length;");
                list << QString("    if (count <= 0) {");
                list << QString("      return;");
                list << QString("    }");

                list << QString("    var pointsAll = [];");
                list << QString("    var pointArray = [];");
                list << QString("    for (var i = 0; i < count; ++i) {");
                //建立多边形覆盖物
                list << QString("      var ply = new %1.Polygon(datas[i], %2);").arg(mapFlag).arg(property);

                //取出点集合
                list << QString("      var pts = ply.getPath();");
                list << QString("      var points = [];");
                list << QString("      for (var j = 0; j < pts.length; ++j) {");
                list << QString("        var point = pts[j].lng + ',' + pts[j].lat;");
                list << QString("        points.push(point);");
                list << QString("      }");
                list << QString("      pointsAll.push(points.join(';'));");

                //范围可编辑,开启以后可以拖动边界然后可以重新输出边界点集合
                //list << QString("      ply.enableEditing();");

                //添加覆盖物
                list << QString("      map.addOverlay(ply);");
                list << QString("      pointArray = pointArray.concat(ply.getPath());");
                list << QString("    }");
                //调整视野自适应行政区划区域
                list << QString("    map.setViewport(pointArray);");

                //弹出+调试输出+回调输出 行政区划的边界坐标点集合
                //list << QString("    alert(count);");
                //list << QString("    alert(datas);");
                //list << QString("    console.log(datas);");
                list << QString("    receiveData('boundary', pointsAll.join('|'));");
                list << QString("  });");
            }
        } else if (type == OverlayType_MarkerClusterer) {
            //点集合
            QStringList listPoints;
            foreach (QString point, points) {
                listPoints << QString("new %1.Marker(new %1.Point(%2))").arg(mapFlag).arg(point);
            }

            list << QString("  var markers = [%1];").arg(listPoints.join(","));
            //最简单的用法,生成一个marker数组,然后调用markerClusterer类即可
            list << QString("  var markerClusterer = new %1Lib.MarkerClusterer(map, {markers:markers});").arg(mapFlag);
        }

        //添加覆盖物,行政区划的覆盖物已经在上面代码中添加
        if (!name.isEmpty()) {
            list << QString("  map.addOverlay(%1);").arg(name);
        }

        //设置其他效果,要放在addOverlay方法后面才有作用
        if (type == OverlayType_Marker) {
            //设置跳动的点动画
            list << QString("  %1.setAnimation(BMAP_ANIMATION_BOUNCE);").arg(name);
        } else if (type == OverlayType_CurveLine) {
            //开启编辑功能
            list << QString("  %1.enableEditing();").arg(name);
        }
    }
}

到此这篇关于QT编写地图实现离线轮廓图的示例代码的文章就介绍到这了,更多相关QT离线轮廓图内容请搜索编程学习网以前的文章希望大家以后多多支持编程学习网！
